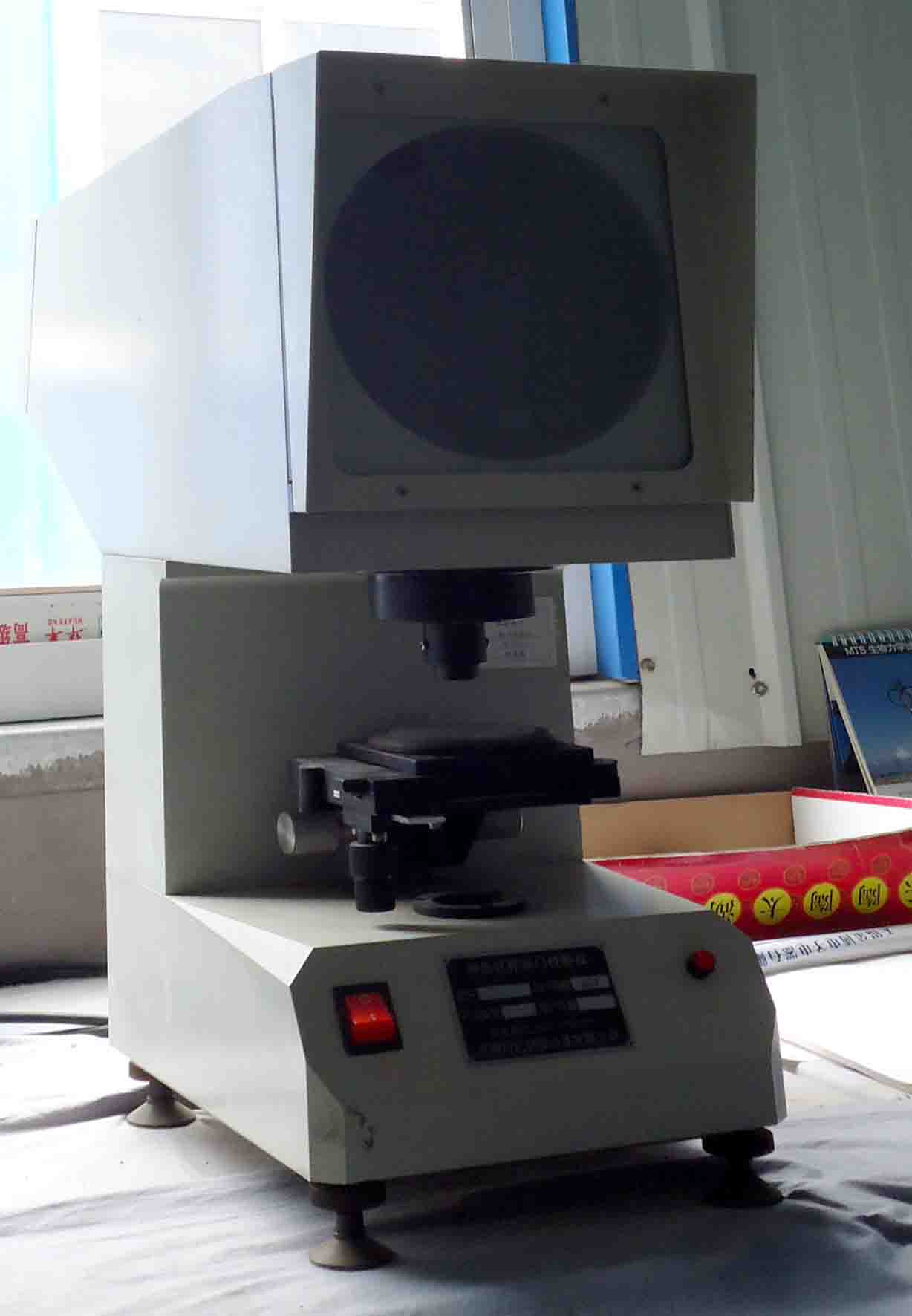

冲击试验对于冲击试样缺口要求严格，缺口的微小变化，都会引起试验结果出现误差，为保证加工出的冲击试样缺口合格，缺口的加工质量检验是一个重要的控制手段。目前用光学投影放大检查是唯一切实可行，并能保证冲击试样 缺口质量的方法。该仪器是利用光学投影方法将被测的冲击试样V或U型缺口与标准样板图比对，以确定被检测的冲击试样缺口加工是否合格，操作简便，检查对比直观、效率高，是唯一切实可行、并能保证检查质量的冲击试样缺口检查方法，是相关理化试验室的必备仪

器。本投影仪是广大冶金、锅炉压力容器、车船和工程机械制及科研等部门理化实验室的必备专用设备。该仪器还可用于机械零部件的外形轮廓、纺织物纤维、生物切片分析、工量刃具的检验、仪表元件和半导体元件的投影检测。满足标准GB/T 229-2007 ASTM E23-2002a等技术要求。

技术参数

型号规格：CST-50

放大倍数：50倍；

投影屏直径：200mm；

方工作台尺寸：110×125mm

圆工作台尺寸：90mm

工作台玻璃直径：70 mm；

工作台行程：纵向：10 mm； 横向：10 mm； 升降：12 mm（无刻度）；

工作台转动范围：0 — 360°；

仪器放大倍率：50×

物镜放大倍率：2.5×

投影物镜放大倍率：20×；

光源（卤钨灯）：12V/100W；

电源：220V/150W；

外形尺寸：510×220×600mm（长×宽×高）；

重量：约20kg
